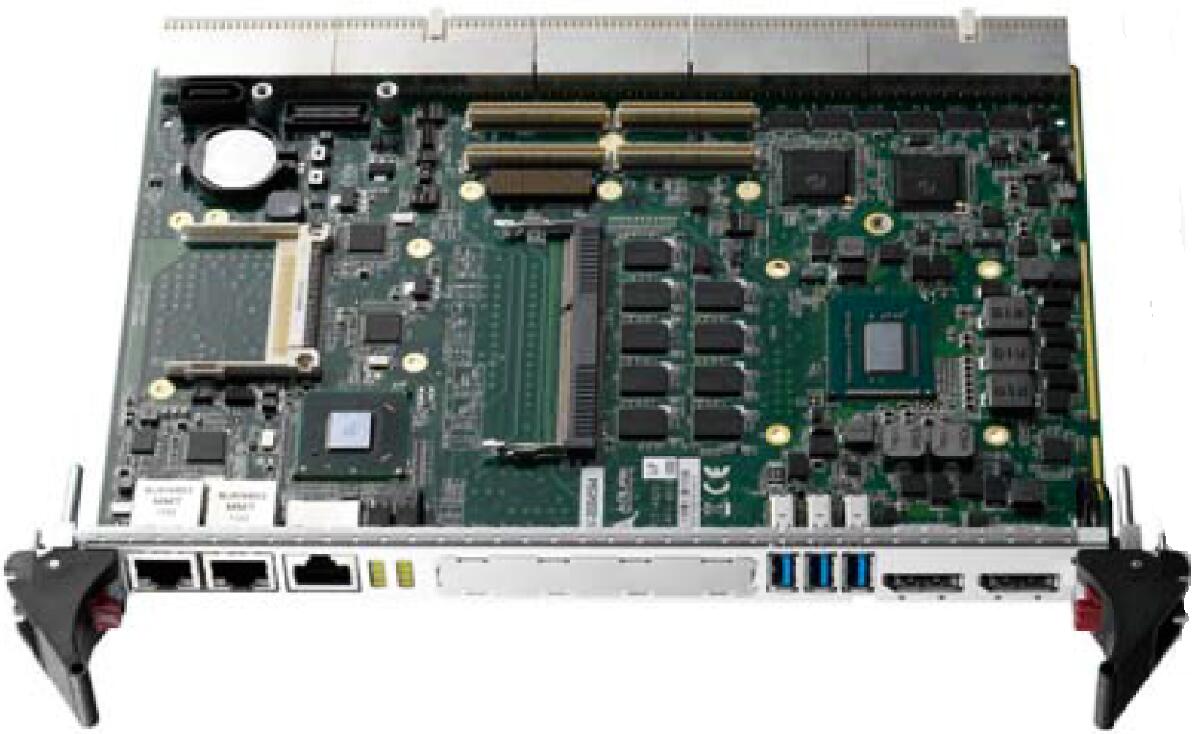

6U CPCI QM77主板



  • 产品特性


    表贴第三代酷睿 I7系列高能效处理器,可满足大数据处理应用

    双通道DDR3 ECC内存;一个通道板载表贴内存和一个通道SO-CDIMM插槽

    支持4独立显示,支持前卡2DP+后卡3VGA+3HDMI任意选择4路显示

    支持USB3.0和第三代PCI-Express

    具有POST功能指示灯,能实时掌握开机状态




    技术规格


    CPU

    Intel® Core i7-3612QE, 4核2.1GHz,6 MB L3 cache,TDP 35W;

    Intel® Core i7-3555LE, 双核2.5GHz,4 MB L3 cache,TDP 25W;

    Intel® Core i7-3517UE, 双核1.7GHz,4 MB L3 cache,TDP 17W;

    内存

    板载4GB (标配)/8GB (可选)DDR3 1333/1600MHz ECC内存

    芯片组

    Intel IvyBridge+QM77 芯片组

    BIOS

    AMI EFI BIOS,64MB SPI闪存

    硬件监测

    监测直流电压、内核电压、CPU温度、系统温度

    看门狗

    软件编程设置1~65535秒时间,产生复位信号

    CPCI总线

    PCI 32/64位    33/66MHz,3.3V或者5V通用电压

    扩展总线

    PMC(64bit/66MHz)/XMC(PCI-Ex8)

    显示芯片

    Intel HD4000

    显示接口

    前卡支持2xDP  后卡支持2xDVI、3xVGA、3xHDMI显示输出

    SATA

    SATA接口(板载1路接口支持2.5寸SATA硬盘)

    USB

    前面板3个USB3.0端口,后卡支持6个USB2.0端口

    前面板接口

    2个DP接口、2个GbE RJ45接口 、1个RS232,RJ45接口 、3个USB3.O,

    工作温度

    0 ~ +60℃ 标准温度

    工作湿度

    5%~95%,40℃无冷凝

    规格尺寸

    6U4HP CompactPCI    233.33mm×160mm(长×宽)

    系统支持

    Windows XP 、Windows 7、Linux、VxWorks6.9




    订购信息


    名称

    型号

    规格描述

    备注

    6U CPCI主板

    CPCI-6313

    6U CPCI主板,Intel Core 3代4核2.1G,表贴4G内存(内存可选8G/16G)

    后卡支持独立显卡,支持4显
