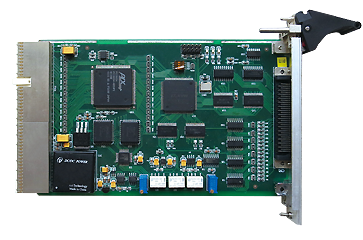

3U CPCI 数据采集卡

  •


    产品特点:

    符合CompactPCI Spec20 Rev3.0

    33M 32Bit CompactPCI

    32路AD采集接口

    16路DI/DO输出接口



    产品规格:

    产品规范            CompactPCI Spec20 Rev3.0

    系统总线            32Bit/33M PCI接口

    ADC分辨率          16位(Bit)

    输入通道            32路单端、16路差分

    输入量程            ±10V、±5V、±2.5V、0~10V、0~5V

    采样率             单通道:采样率≤250KSps

    多通道:           各通道实际采样频率=采样频率/设置的通道总数

    校准方式            软件自动校准

    采集方式            连续采集、分组采集

    程控增益            1、2、4、8倍

    存储器深度          8K字(点)FIFO存储器

    触发源             软件触发、数字触发

    数据读取方式        非空方式、半满方式、DMA方式

    输入阻             10MΩ

    非线性误差         ±3LSB(最大)

    开关量通道数        DI/DO各16路

    电气标准            TTL兼容

    默认上电状态        低电平

    单通道驱动能力      32mA

    供电              +5V±5%

    工作温度            -20~+70℃(工业级)

                      -40~+80℃(宽温级)

    存储温度            -55~85℃

    工作湿度            5%~95%,40℃无凝结

    板卡尺寸            160mm 100mm

    系统支持           WindowsXPWindows7、LinuxVxWorks
