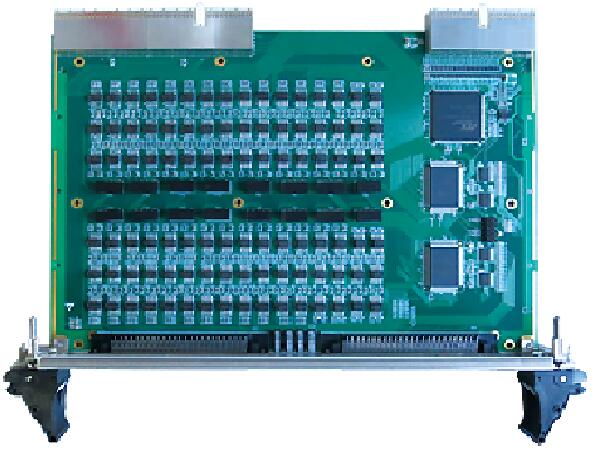

6U CPCI 16路串口卡




  • 产品特性


    符合CompactPCI Spec2.0 Rev3.0

    8/16路独立光电隔离串口

    最大通讯速率10Mbps

    工作模式可拨码开关切换




    技术规格


    产品规范

    CompactPCI Spec2.0 Rev3.0

    控制芯片

    Exar 17D158

    通道数

    8/16 路串口

    波特率

    0.004~10Mbps

    FIFO

    收发各64字节的FIFO

    通讯方式

    R3232、RS422、RS485各通道独立可配(拨码开关切换)

    隔离方式

    每通道独立光电隔离 隔离电压1000V

    端口信号

    TXD RXD RTS CTS DTR DSR DCD GND(RS232)

    TXD+ TXD- RXD+ RXD-(RS422)

    DATA+ DATA-(RS485)

    数据位长度

    5、6、7、8

    校验方式

    None、Odd、Even

    停止位长度

    1、1.5、2

    数据流控制方式

    NONE RTS/CTS DTR/DSR

    供电

    +5V±5% +3V±5%

    电源功耗

    TDP 16W

    工作温度

    -20~+70℃(工业级),-40~+80℃(宽温级)

    存储温度

    -55~85℃

    工作湿度

    5%~95%,40℃无凝结

    板卡尺寸

    6U4HP CompactPCI    233.33mm×160mm

    系统支持

    WindowsXP、Windows7、Linux、VxWorks




    订购信息


    名称

    型号

    规格描述

    技术规格书

    6U CPCI 16路串口卡

    CPCI-6002

    8/16路独立光电隔离串口,最大通讯速率10Mbps, 工作模式可拨码开关切换
