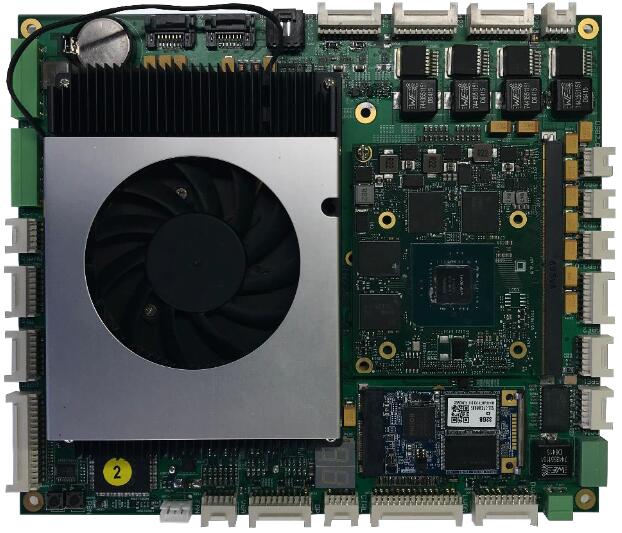

4路独显工控主板



  • 产品特性



    DB-1500是我司自主研发的基于COMe模块Type6定义的单板计算机。支持MXM显示模块或者COMe模块自带显示输出,支持双路千兆网,支持8串口,支持板载SATA硬盘,支持板载mSATA,支持2MiniPCIe外设(PCIe),布局紧凑节省空间。DB-1500提供多种丰富 IO 接口,如 VGA、DP/LVDS/DVI、MiniPCIe、SATAIII、USB3.0、 GPIO、千兆网、串口、键盘/鼠标接口等。此外,我司还为DB-1500提供了丰富的软件驱动(BSP)支持,包括 VxWorks、Linux、Windows等,可减少系统集成的工作负荷和终端产品的开发工作量,并大大缩短产品上市时间。

    COMeType6模块是一种广泛应用于工业控制领域的嵌入式模块,具有简单升级, 资源丰富等特点。客户可以随意使用兼容模块进行系统配置。兼具有宽温工作等特点,十分适合对产品可靠性和可用性具有较高要求的应用领域




    技术规格


    核心板

    COMe Type6标准,标准接口,Basic尺寸

    接口

    支持2路MiniPCIe接口

    支持1路MSATA接口,2路SATA2.0接口

    支持1路LVDS,1路VGA输出,1路DP输出,1路DVI输出

    支持RTC电池

    支持4路RS232/RS422/RS485串口输出2路 TTL串口输出,2路全信号RS232

    支持2路千兆以太网接口

    支持宽电压输入,输入电压范围是12V-18V直流

    支持2个智能电池接口

    支持1个管理指示接口,开机/复位信号输入硬 盘,电源,状态指示灯输出(3.3V)

    支持1个3线制风扇接口

    支持LPC的POST码显示

    支持1个12V@2A的电源输出

    支持1个12V@2A/5V@2A的电源输出

    支持1个MXM模块(可选)

    音频支持1个Line In输入,1个Mic输入,1个Line Out输出

    支持PS/2鼠标键盘

    支持24路GPIO输出

    支持4个USB2.0接口,2个USB3.0接口




    订购信息


    名称

    型号

    规格描述

    技术规格书

    4路独显工控主板

    DB-1500

    COMe Type6 载板,支持独显
