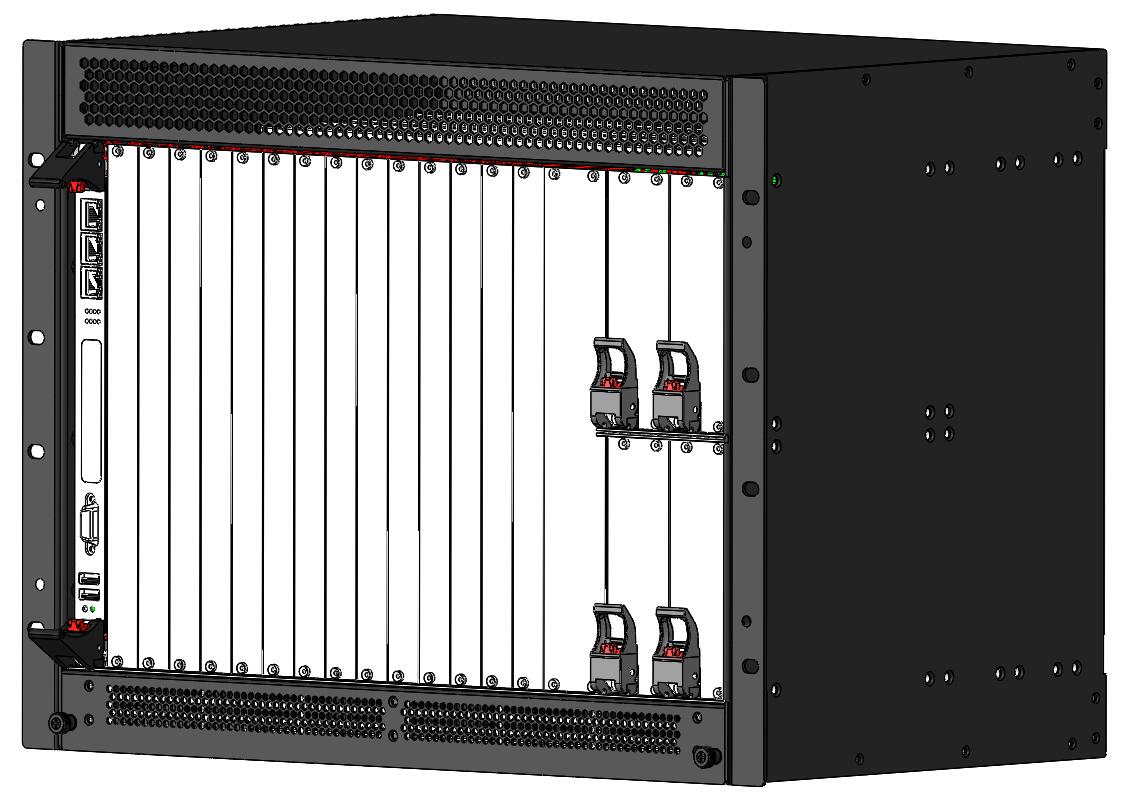

8U CPCI机箱
产品特性
8U19英寸垂直机箱,机架式安装,兼容性强;
高密度、高容量设计,最大可支持17块水平安装的6U×160mm前插卡和17块6U×80mm后插卡;
可快速装卸的全模块化结构,支持热拔插,方便安装与维护;
宽温CPCI电源全冗余系统设计,输入/输出过流/过压保护,自动负载均衡;
完善的EMC设计,良好的散热系统,高可靠的连接方式,环境适应能力极强;
技术规格
机箱: |
8U19"上架式垂直结构设计 |
机箱主体选用镀锌钢板,外表面烤黑色油漆 |
|
主体框架采用IEEE标准欧规铝挤型材配合导轨结构 |
|
背板: |
6U CPCI背板,背板可选4~17槽,支持后出线 |
供电系统: |
ATX电源/CPCI电源可选 |
散热系统: |
机箱底板安装5个12V DC风扇,从底部往上吹风 |
结构尺寸: |
428.6×296.5×355mm(W×D×H) |
工作温度: |
0 ~+50℃(ATX电源) |
-40 ~+70℃(CPCI电源) |
|
存储温度: |
-40 ~+85℃ |
湿度: |
5%~95%,非凝露 |
订购信息
名称 |
型号 |
规格描述 |
技术规格书 |
参考售价 |
8U8槽CPCI系统 |
CS8841108-221 |
8U垂直机箱,6U8槽背板,ATX电源,高通风散热 |
¥9,000 |
|
8U14槽CPCI系统 |
CS8841114-121 |
8U垂直机箱,6U14槽背板,4块CPCI电源,高通风散热 |
¥20,500 |
|
8U16槽CPCI系统 |
CS8841116-124 |
8U垂直机箱,包交换背板,4块CPCI电源,高通风散热 |
¥21,500 |
|
8U17槽CPCI系统 |
CS8841117-121 |
8U垂直机箱,6U17槽背板,4块CPCI电源,高通风散热 |
¥24,500 |
