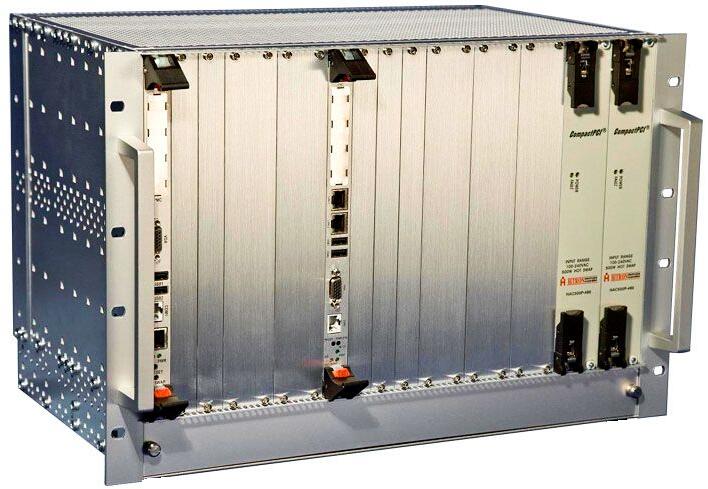

7U CPCI机箱（铝机箱）
产品特性
7U19英寸铝合金机箱，机架式安装，兼容性强；
高密度、高容量设计，最多可支持17块水平安装的6U×160mm前插卡和17块6U×80mm后插卡；
可快速装卸的全模块化结构，支持热拔插，方便安装与维护；
宽温CPCI电源全冗余系统设计，输入/输出过流/过压保护，自动负载均衡；
完善的EMC设计，良好的散热系统，高可靠的连接方式，环境适应能力极强；
技术规格
|
机箱： |
7U19"上架式垂直结构设计 |
|
机箱主体选用铝合金型材，外表面本色导电氧化处理 |
|
|
主体框架采用IEEE标准欧规铝挤型材配合导轨结构 |
|
|
背板： |
6U CPCI背板，背板可选4～17槽，支持后出线 |
|
供电系统： |
ATX电源/CPCI电源可选 |
|
散热系统： |
机箱底板安装5个12V DC风扇，从底部往上吹风 |
|
结构尺寸： |
428.6×296×310mm（W×D×H） |
|
工作温度： |
0 ～+50℃（ATX电源） |
|
-40 ～+70℃（CPCI电源） |
|
|
存储温度： |
-40 ～+85℃ |
|
湿度： |
5%～95%，非凝露 |
订购信息
|
名称 |
型号 |
规格描述 |
技术规格书 |
参考售价 |
|
7U8槽CPCI系统 |
CS7841108-S01 |
7U铝机箱，6U8槽背板，ATX电源，高通风散热 |
|
¥10,500 |
|
7U14槽CPCI系统 |
CS7841114-S01 |
7U铝机箱，6U14槽背板，4块CPCI电源，高通风散热 |
|
¥22,000 |
|
7U16槽CPCI系统 |
CS7841116-S01 |
7U铝机箱，包交换背板，4块CPCI电源，高通风散热 |
|
¥23,000 |
|
7U17槽CPCI系统 |
CS7841117-S01 |
7U铝机箱，6U17槽背板，4块CPCI电源，高通风散热 |
|
¥26,000 |
